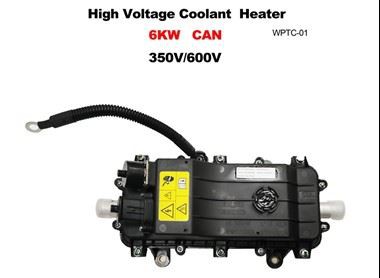

BTMS için PTC Soğutucu Isıtıcı



NF Group'un sıvı-tabanlı pil termal yönetim sistemi (BTMS), yüksek-verimli bir soğutma döngüsünü bir PTC ısıtma devresiyle birleştirerek zorlu çalışma koşullarında lityum-iyon piller için hassas sıcaklık kontrolü sağlayarak optimum performans, güvenlik ve daha uzun hizmet ömrü sağlar.







Sıcaklık-güç eğrisi	Su direnci karakteristik eğrisi







Tevet	Cdurum	Mminimum değer	Tipik değer	Maksimum değer	Birim
Çalışma ortamı sıcaklığı		-40		85	derece
Depolama sıcaklığı		-40		120	derece
Bağıl nem		5		95	%
Rakım				5500	m
Orta çalışma sıcaklığı		-40		90	derece
Muhafazadaki soğutma sıvısı kapasitesi			230		ml
Soğutma sıvısı spesifikasyonu	Glikol/Su		50/50
Genel boyut			187.1*159.3*105		mm
Ağırlık	Soğutma sıvısı yok		2050		g
Su deposunun patlama basıncı	Oda sıcaklığı			5	çubuk
Giriş gücü	DC350V,10L/dak,60 derece	5000	5500	6000	W
Düşük voltaj aralığı	DC	9	12/24	32	V
Alçak gerilim besleme akımı	DC	40	70	150	mA
Düşük voltajlı sakin akım	Uyku durumu		15	100	ABD
Yüksek voltaj aralığı	DC	250	350	450	V
Yüksek voltajlı sakin akım				2	mA
Yüksek gerilim deşarj süresi	Yüksek gerilim elektrik kesintisi			5	s
Yüksek gerilim başlangıç ​​darbe akımı	Orta sıcaklık <30 derece			35	A
Yüksek gerilim kilitleme fonksiyonu	Evet
Yalıtım direnci	DC1000V	100			MΩ
Yalıtım gücü	AC1900V/60'lar			10	mA
Koruma derecesi			IP67
Kontak deşarjı ESD				6	KV
Hava deşarjı ESD				15	KV
Koruma fonksiyonu	Aşırı akım, kısa devre, aşırı ısınma, aşırı gerilim, düşük gerilim ve diğer koruma fonksiyonları
Sıcaklık algılama	Su giriş ve çıkış konumlarında ve PCB üzerinde sıcaklık sensörleri bulunmaktadır.
Aşırı ısınma koruma eşiği	Soğutma sıvısı > 70 derece, histerezis 10 derece
İletişim arayüzü	OLABİLMEK
Terminal direnci	Hiçbiri



1. Sisteme Genel Bakış

Bu şemada,-soğutulan ve ısıtılan bir sıvı gösterilmektedirakü termal yönetim sistemi(BTMS) lityum-iyon piller için. Pil paketini optimum çalışma sıcaklığı aralığında tutmak için bir soğutma döngüsünü (soğutma) ve bir PTC ısıtma devresini (ısıtma) birleştirerek performans, güvenlik ve uzun ömür sağlar.

2. Temel Bileşenler ve İşlevler

A. Soğutucu Akışkan Devresi (Soğutma Döngüsü)



• Bu döngü, yüksek-sıcaklık koşullarında (örneğin, hızlı şarj, yüksek-yükte sürüş) aküdeki ısıyı uzaklaştırır.
• Kompresör: Düşük-basınçlı soğutucu buharını basınçlandırır ve sıkıştırarak yüksek-sıcaklıktaki, yüksek-basınçlı gaza dönüştürür.
• Yoğuşturucu: Isıyı yüksek-basınçlı soğutucudan ortam havasına (su deposu/radyatör aracılığıyla) yayar ve onu yüksek-basınçlı bir sıvıya yoğunlaştırır.
• Genleşme Valfi: Sıvı soğutucu akışkanın basıncını azaltarak, hızla soğuyarak düşük-basınçlı bir sıvı-buhar karışımına dönüşmesini sağlar.
• Evaporatör: Soğutucu devreden ısıyı emer, soğutucuyu tekrar düşük-basınçlı buhara buharlaştırır, bu da döngüyü tekrarlamak için kompresöre döner.



B. Soğutma Sıvısı Devresi (Sıvı Döngüsü)



• Bu, batarya, ısı eşanjörü ve soğutma/ısıtma sistemleri arasında ısı aktaran ara döngüdür.
• Elektronik Su Pompası: Soğutma sıvısını (örn. etilen glikol çözeltisi) tüm döngü boyunca dolaştırır.
• Isı Eşanjörü: Soğutucu akışkan devresi ile soğutucu akışkan devresi arasında arayüz görevi görür. Soğutmayı evaporatörden soğutucuya (akü soğutması için) aktarır veya soğutucudan ısıyı (ısıtma için) aktarır.
• Pil Paketi: Termal olarak yönetilecek yük. Soğutma sırasında ısı aküden emilir ve ısıtma sırasında aküye ısı iletilir.



C. Isıtma Devresi (Düşük-Sıcaklıkta Çalışma)



• Bu döngü, performansı korumak için (ör. düşük-sıcaklıkta şarj/deşarj) pili soğuk ortamlarda ısıtır.
• PTC Soğutucu Isıtıcı:Soğutucuyu aküye akmadan önce elektriksel olarak ısıtan pozitif sıcaklık katsayılı bir ısıtıcı. Kendi kendini-düzenleyerek aşırı ısınmayı önler.
• PTC/PT100 Sensörü (PTC): Soğutma sıvısını veya akü sıcaklığını izleyen ve ısıtma/soğutma gücünü ayarlaması için sistem denetleyicisine geri bildirim sağlayan bir sıcaklık sensörü.

D. Su Deposu/Radyatör

Kondansatör, soğutma döngüsü için soğutucu görevi görerek bu bileşen aracılığıyla ısıyı ortam havasına atar.

3. Çalışma Modları

Mod 1: Soğutma Modu



• Kompresör çalışır ve soğutma döngüsü etkinleştirilir.
• Evaporatör, ısı eşanjöründeki soğutucuyu soğutur.
• Elektronik su pompası, soğutulmuş soğutucuyu akü paketine dolaştırarak ısıyı emer.
• Isınan soğutucu tekrar soğutulmak üzere ısı eşanjörüne geri döner.
• Soğutucu akışkan tarafından emilen ısı, kondenser/su deposunda ortam havasına atılır.



Mod 2: Isıtma Modu



• PTC soğutma suyu ısıtıcısı devreye girerek dolaşan soğutma suyunu ısıtır.
• Pompa, ısıtılmış soğutma sıvısını ısı eşanjöründen akü paketine dolaştırır.
• Sıcaklığını optimum aralığa yükseltmek için ısı aküye aktarılır.
• Soğutucu akışkan devresi genellikle bu modda etkin değildir.



4. Bu Sistemin Temel Avantajları



• Hassas Sıcaklık Kontrolü: Eşit hücre sıcaklıklarını korur ve aşırı ısınmayı/aşırı soğumayı önler.
• İkili-Yetenek: Tüm iklim koşullarına uygun, hem soğutmayı (yüksek sıcaklık) hem de ısıtmayı (düşük sıcaklık) destekler.
• Yüksek Verimlilik: Sıvı-bazlı ısı transferi, yüksek-enerji-yoğunluklu piller için hava soğutmasından daha verimlidir.
• Güvenlik ve Güvenilirlik: Entegre sensörler ve kendi kendini-düzenleyen PTC, termal kaçak ve bileşen hasarını önler.





Özel uygulama gereksinimlerinizi karşılayan PTC soğutucu ısıtıcı için özel bir fiyat teklifi almak için lütfen aşağıdaki bilgileri sağlayın:

- Hedef uygulama (yolcu EV'si, ticari araç, enerji depolama vb.)
- Gerekli çalışma voltajı (DC) ve ısıtma gücü (kW)
- Soğutma sıvısı türü (etilen glikol/su karışımı, saf su vb.)
- Gerekli ısıtma kapasitesi ve maksimum çalışma sıcaklığı
- Gerekli sonlandırma direnci
- Gerekli iletişim yöntemi ve baud hızı
- Miktar ve hedef teslimat planı

Mühendislik ekibimiz gereksinimlerinizi inceleyecek ve 2 iş günü içinde teslim süresi, teknik özellikler ve ticari şartları içeren ayrıntılı bir teklif sunacaktır.



Teslimat zaman çizelgenizi ve maliyet gereksinimlerinizi karşılamak için birden fazla nakliye çözümü sunuyoruz:

1. Deniz Taşımacılığı (FCL/LCL)
Büyük-hacimli siparişler için idealdir. Dünya çapındaki büyük limanlara güvenli, uygun maliyetli-kapıdan-limana veya kapıdan-kapıdan-kapıya teslimatı sağlamak için güvenilir taşıyıcılarla çalışıyoruz.

2. Hava Taşımacılığı
Acil siparişler veya küçük gönderiler için önerilir. Mevcut kapıdan{1}}kapıya-teslimat seçenekleriyle, sıkı üretim programlarını karşılamak için hızlı nakliye süreleri.

3. Ekspres Teslimat (DHL/FedEx/UPS)
Küçük numuneler veya zamana-hassas olan gönderiler için. Ekspres hizmetler, dünya genelinde 7-10 iş günü içinde uçtan uca--takip ve teslimat sağlar.

4. Özel Lojistik Çözümleri
Gönderinin depomuzdan belirlenen yere taşınması için tercih ettiğiniz nakliye firmasıyla da koordineli çalışabiliriz.

Taşıma sırasında hasar görmesini önlemek için tüm ürünler anti-statik, darbeye dayanıklı malzemelerle güvenli bir şekilde paketlenir. Gümrükleme için tam bir nakliye belgeleri seti (ticari fatura, paketleme listesi, CO vb.) sağlanacaktır.
