30 kw elektrikli otobüs yüksek gerilim soğutucu ısıtıcı
Hebei Nanfeng Grubu 30 yılı aşkın bir süredir ısıtıcı üretmektedir ve şirketimiz Çin'deki en büyük otomobil ısıtma ve soğutma ekipmanı üreticisi ve Çin'deki askeri araçların belirlenmiş tedarikçisidir. Hedeflenen kilit pazarlar arasında elektrikli araçlar yer alıyor: akü termal yönetimi ve HVAC soğutma üniteleri. Aynı zamanda Bosch ile de işbirliği yapıyoruz ve ürün kalitemiz ve üretim hattımız Bosch tarafından büyük beğeni topladı.
Açıklama
30 kw elektrikli otobüs yüksek gerilim soğutucu ısıtıcıyı arıyorsanız, ürünü fabrikamızdan toptan satışa hoş geldiniz. Çin'in önde gelen üreticilerinden ve tedarikçilerinden biri olarak size en iyi hizmeti ve hızlı teslimatı sunacağız. Şimdi satıcımızla fiyat teklifini kontrol edin.

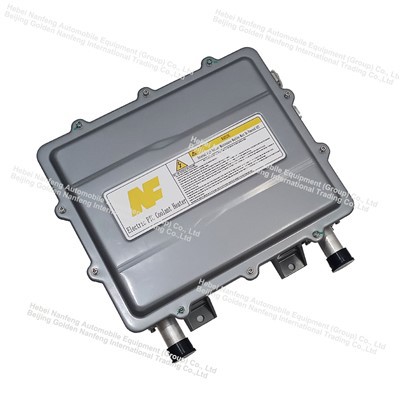

30 kW elektrikli otobüs yüksek gerilim soğutucu ısıtıcı
Ürün Açıklaması
Bu PTC elektrikli ısıtıcı, PTC teknolojisini kullanarak binek araçların yüksek-voltaj güvenlik gereksinimlerini karşılarken aynı zamanda motor bölmesi bileşenleriyle ilgili çevresel gereksinimlere de uygundur.
PTC elektrikli ısıtıcının amacı, birincil ısı kaynağı olarak motor bloğunu değiştirmek, sıcaklığını yükseltmek için PTC ısıtma elemanına güç vermek ve ardından ısı değişimi yoluyla sistemin dolaşımdaki boru hattındaki ortamı ısıtmaktır.
Başlıca performans özellikleri aşağıdaki gibidir:
Kompakt yapı, yüksek güç yoğunluğu ve araç montaj alanına esnek adaptasyon.
Yedekli sızdırmazlık tasarımı sistem güvenilirliğini artırır.
| Modeli | NF HVH-30. Çeyrek |
| Nominal gerilim | 600V |
| Gerilim aralığı | 450-750V |
| Nominal güç | 30KW |
| Akış(L/saat) | ＞3000 |
| Kontrol sinyali | OLABİLMEK |
| Koruma seviyesi | IP67 |
| Ağırlık | 10,5 kg |
| Montaj boyutu | 162*305mm |
Giriş ve çıkış boyutu
Ürünler Tasarım ilkeleri
WPTC elektrikli ısıtıcı, bir PTC ısıtma elemanı, bir kontrolör ve dahili borulardan oluşur. Isıtma elemanı, entegre lehimleme suyu tankına monte edilir ve soğutucu, ısı emilimi ve sirkülasyon sağlamak için tankın içindeki yüksek-hassasiyetteki bir manifolddan akar.
Denetleyici devre kartı enjeksiyonla kalıplanmış -muhafazaya vidalarla sabitlenir ve bir konnektör doğrudan devre kartına bağlanır. Elektrik şematik diyagramı aşağıdaki Şekil 1'de gösterilmektedir:
Kontrol ünitesi, anormal çalışma koruması sağlamak için şönt dirençler ve örnekleme dirençleri aracılığıyla yüksek-voltaj devresinin akımını ve voltajını örnekler.
Dalgalanmaları etkili bir şekilde önlemek için düşük-güç girişine bir geçici voltaj bastırıcı (TVS) takılmıştır. Yüksek-frekanslı bir izolasyon transformatörü, yüksek-voltaj tarafında yardımcı güç sağlar. Yüksek ve alçak gerilim kontrol üniteleri dijital bir izolatör aracılığıyla iletişim kurar ve bilgi alışverişinde bulunur. Giriş yardımcı güç kaynağının akım sınırlama koruması vardır-. Sırasıyla giriş ve çıkışta bulunan NCT_A ve NTC_B sıcaklık sensörleri, soğutucu sıcaklığını gerçek zamanlı olarak izlemek ve sıcaklık çok yüksek olduğunda zamanında koruma sağlamak için kullanılır.
Ürünün elektrik bağlantısı
Aşağıdaki Şekil 5, yüksek ve alçak gerilim eklentileri için pin tanımlarını göstermektedir-.
Yüksek gerilim fişi{0}}modeli: PL082X-61-6
Kablo demeti uç fişi-modelinde: PL182X-61-6
Alçak gerilim fişi-modeli: 6188-6227
Alçak gerilim kablo demeti modeli: 6189-7608
|
YG |
1 |
DC600V+ |
|
2 |
DC600- |
|
|
A |
Yüksek gerilim kilidi |
|
|
B |
Yüksek gerilim kilidi |
|
|
AG |
1 |
DC24+ |
|
2 |
DC24- |
|
|
3 |
Yüksek gerilim kilidi |
|
|
4 |
Yüksek gerilim kilidi |
|
|
5 |
||
|
6 |
||
|
7 |
CAN-H |
|
|
8 |
CAN-L |
Ürün Detayları
Ürün Güvenliği
PTC Güvenlik Prensibi:
Bir PTC elemanının doğal özellikleri, sıcaklık arttıkça direncin artmasını ve elde edilebilir ısıtma gücünün otomatik olarak azaltılmasını gerektirir. Bu, en kötü- senaryolarda bile sistemin maksimum sıcaklığının çevredeki ortamın tolerans aralığı dahilinde sınırlı olmasını sağlar.
Yalıtım Arıza Tespiti (Araç):
Müşteri topraklama vidasını araç şasisine bağlamalıdır.
Yalıtım hatalarını tespit etmek için araca izolasyon tespit cihazı takılması gerekir.
Ürün Uygulaması
