RV hepsi bir arada makine nasıl kurulur
Isıtıcı kurulum yeri taşıyıcı zemin, çift kat veya zemin altı olarak seçilmelidir. Uygun bir zemin yoksa, önce kontrplak ile taşıyıcı bir yüzey yapabilirsiniz. Sürüş sırasında gaz boru hattının zarar görmemesi ve tehlikeye neden olmaması için ısıtıcı montaj yüzeyine vidalarla sıkıca sabitlenmelidir.

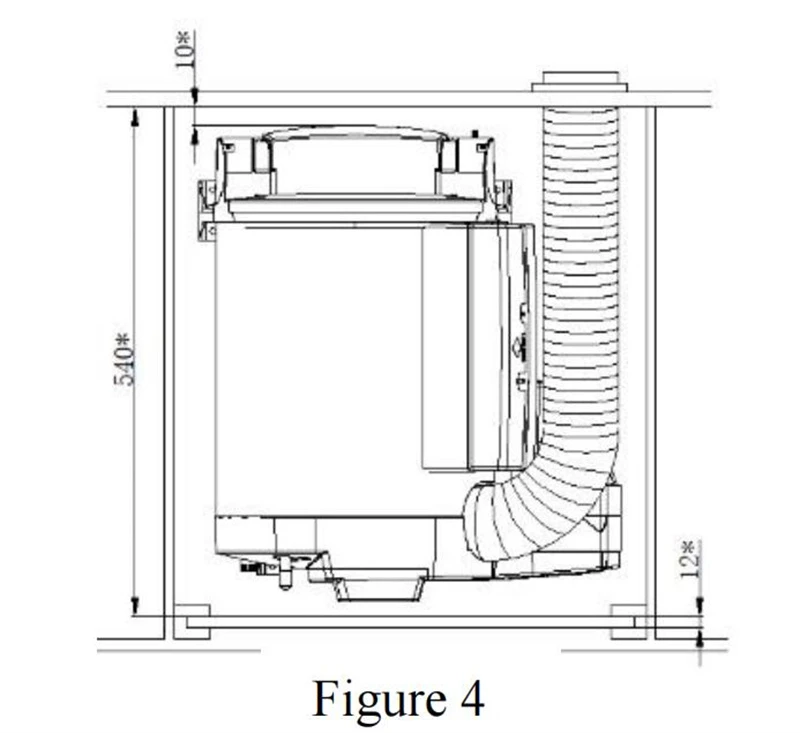

* ile gösterilen boyut, gaz ve su boruları gibi aksesuarların bağlanması için yeterli alan bırakan en küçük boyuttur. Isıtıcının yanlışlıkla gevşemesi tehlikesini önlemek için ısıtıcı bölmesinin üst kapağı üst kapağa vidalanmıştır (Şekil 4-1). Kurulum yerinin yanında, ısıtıcının önüne, hareket yönüne dik, güçlü bir bölme şeridi monte edilmesi gerekir. Zemin yüksekliği 180mm üzerine bir septuma takılabilir (minimum 30*50mm). Isıya duyarlı nesneler ve yanıcı nesneler ısıtıcıdan uzağa yerleştirilmelidir.
Egzoz kapağı yan duvarda veya tavanda olmalıdır.
Egzoz davlumbazının takıldığı alanda 300mm aralığında havalandırma penceresi, 500mm aralığında ise yakıt ikmal portu veya tank respiratörü bulunmamaktadır. Egzoz kaportası, yakın veya açılabilir pencerenin altına monte edilmiştir. Cam açıldığında ısıtıcının otomatik olarak kapanmasını sağlamak için bir cam anahtarı takılmalıdır.
Hava Giriş Hortumu Montajı
Egzoz borusu emme borusundan geçirilir. Emme ve egzoz borusunun uzunluğu Şekil 6'da gösterildiği gibidir ve en kısası 60cm ve en uzunu 100cm'dir. Egzoz kaportasına sadece 20 cm egzoz çıkışının altında izin verilir.
Emme ve egzoz boruları açık deliklerden delindikten sonra kısa kesilmeleri gerekir ve egzoz boruları emme borularından biraz daha kısadır. Egzoz borusunda aşırı genleşme veya gerilimden kaçının.
Emme ve egzoz borularının uzunluğu Şekil 7'de gösterildiği gibi 100 cm ila 200 cm'dir. Boru tesisatı yükselen yönde düzenlenmelidir.
