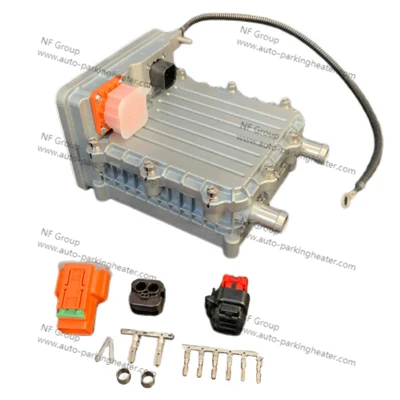

PTC su ısıtıcısının yapısı
1.PTC ısıtma çekirdeği
Bu, tüm ısıtıcının "kalbi" ve enerji dönüşümünün çekirdeğidir.
(1) PTC seramik çipi: genellikle pozitif sıcaklık katsayısı etkisine sahip baryum titanat gibi yarı iletken seramik malzemelerden yapılır. Yani, sıcaklık düşük olduğunda direnç küçüktür, güç büyüktür ve ısı hızlıdır; Sıcaklık arttıkça direnci keskin bir şekilde artacak ve güç otomatik olarak azalacak, böylece otomatik sabit sıcaklık ve aşırı ısınmaya karşı güvenlik koruması rolünü oynayacaktır. Bu, PTC'nin geleneksel ısıtma tellerine göre büyük bir avantajıdır.
(2) Elektrot tabakası: genellikle bakır veya alüminyumdan yapılır, PTC seramik çipinin her iki tarafına takılır ve yüksek-voltajlı akımı bağlamak için kullanılır.
(3) Isı yalıtım katmanı: birden fazla PTC yongası ve elektrot levhası istiflenmiş bir yapı halinde birleştirilir ve yongalar, ısıyı verimli bir şekilde iletirken elektrik güvenliğini sağlamak için yalıtkan ancak termal olarak iletken seramik levhalar veya alümina levhalarla izole edilir.
2. Su ceketi
Bu, soğutucu ile doğrudan temas halinde olan ve ısı değişimini gerçekleştiren önemli bir bileşendir.
(1) Malzeme: genellikle alüminyum alaşımıdır, çünkü alüminyum iyi ısı iletkenliğine, hafifliğe sahiptir ve işlenmesi kolaydır.
(2) Yapı: İç tasarım karmaşık akış kanallarına sahiptir. PTC ısıtma çekirdeği bu akış kanalları arasına sıkıca yerleştirilir veya bastırılır. Soğutucu bu kıvrımlı akış kanallarından aktığında, ısıtma çekirdeği ile teması en üst düzeye çıkarabilir, ısıyı emebilir ve ısı değişim verimliliğini artırabilir.
(3) Sızdırmazlık: Giriş ve çıkışlar mevcut olup, dış boru ile bağlantının su sızdırmazlığı ve basınç taşıma kapasitesi, soğutucu sızıntısını önlemek için sızdırmazlık halkaları (O-ringler gibi) veya lehimleme işlemleriyle sağlanmaktadır.
3. Yüksek-voltajlı elektrik arayüzü ve kontrol sistemi
(1) Yüksek-voltaj terminali: PTC'ye enerji sağlamak amacıyla yeni enerji araçlarının yüksek-voltajlı aküsünü (genellikle 300V-800V DC) bağlamak için kullanılır. Arayüz tasarımında-dokunma ve kısa devre koruması vardır.
2) Kontrol modülü: genellikle ısıtıcı düzeneğinin bir parçasıdır veya araç kontrolörü (VCU) ile iletişim kurar.
① Sinyal alma: Klima panelinden veya akü yönetim sisteminden (BMS) ısıtma taleplerini ve sıcaklık ayar sinyallerini alın.
② Güç Düzenlemesi: PTC ısıtıcısının ısıtma gücü, röleleri veya IGBT'leri açıp kapatarak veya PWM (darbe genişliği modülasyonu) kontrolüyle hassas bir şekilde ayarlanır, böylece isteğe bağlı ısıtma ve enerji tasarrufu sağlanır-.
③ Arıza Teşhisi: Sistemde aşırı akım, aşırı sıcaklık, su sıkıntısı (akış sensörü) ve kısa devreye karşı koruma bulunur. Bir anormallik tespit ettiğinde derhal güç kaynağını kapatır ve bir hata kodu bildirir.
4. Muhafaza ve Montaj Braketi
① Muhafaza: Tipik olarak mühendislik plastiklerinden (PP, PA+GF gibi) veya metalden yapılmış olup, içindeki tüm temel bileşenleri kapsüller ve korur, elektrik yalıtımı, su yalıtımı, toz geçirmezlik (tipik olarak IP67 derecesi gerektirir) ve yapısal destek sağlar.
② Montaj Braketi: PTC ısıtıcı tertibatının tamamını araç gövdesinde belirlenen konuma sabitler.
5. Sensör
Su Sıcaklık Sensörü (NTC): Su ceketinin giriş ve çıkışına takılı olup, soğutucu sıcaklığını gerçek zamanlı olarak izler ve hassas sıcaklık kontrolü ve aşırı sıcaklık koruması için kontrol modülüne geri bildirim sağlar.
