4.5KW Akü Termal Yönetim Birimi

4,5kw akü termal yönetim ünitesini arıyorsanız, ürünü fabrikamızdan toptan satışa hoş geldiniz. Çin'in önde gelen üreticilerinden ve tedarikçilerinden biri olarak size en iyi hizmeti ve hızlı teslimatı sunacağız. Şimdi satıcımızla fiyat teklifini kontrol edin.

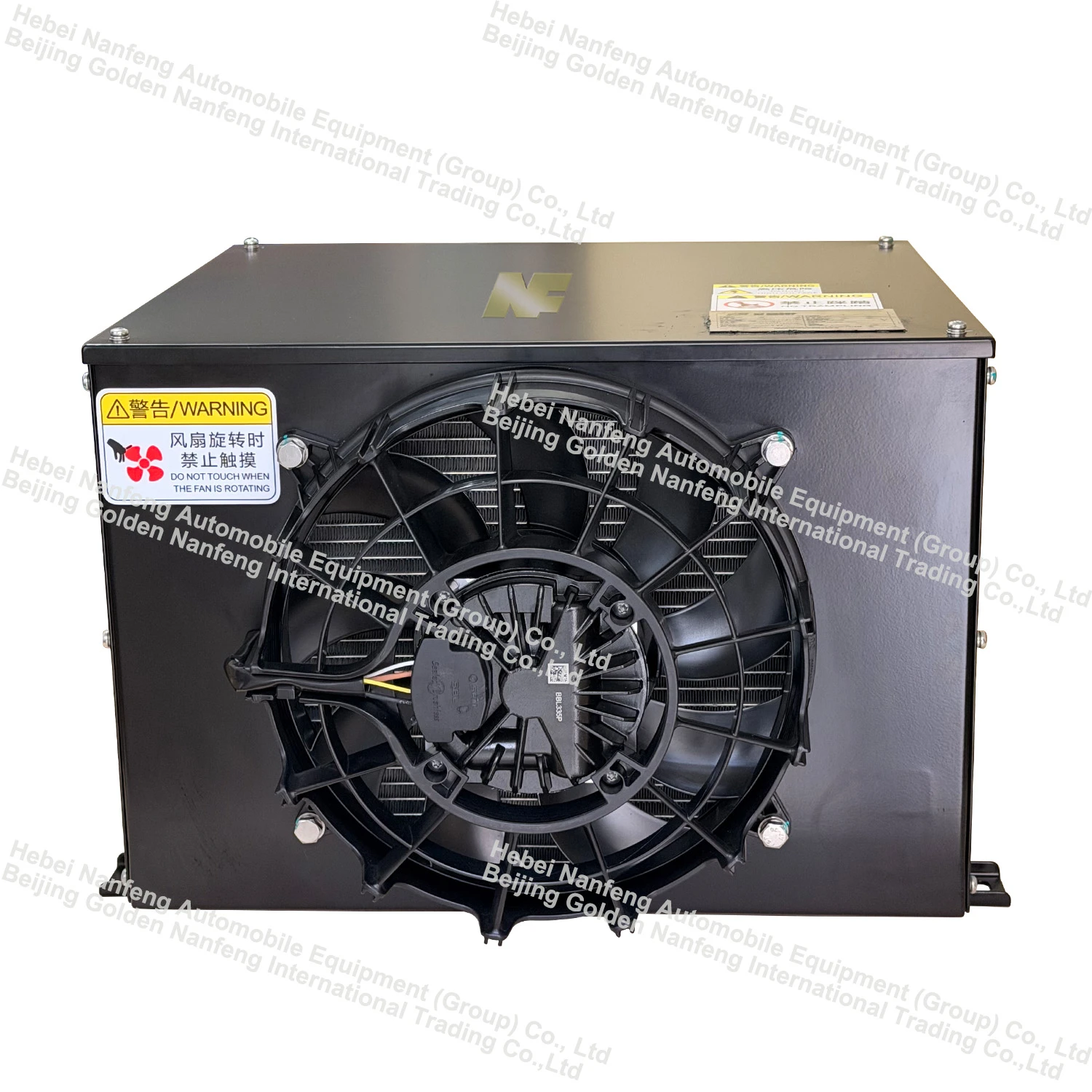

4.5KW Akü Termal Yönetim Birimi



4,5KW akü termal yönetim ünitesi, aşırı ısınmayı önlemek ve akünün servis ömrünü uzatmak için akünün sıcaklığını etkili bir şekilde yönetebilen çok pratik bir üründür. Bu tür bir ünite çeşitli durumlar için uygundur. Aşağıda bazı yaygın kullanım senaryoları verilmiştir.



Bu araçlardaki pilin sıcaklığı sıklıkla performansını ve ömrünü etkiler. Sonuç olarak, akü termal yönetim sistemlerinin kurulumu, akü sıcaklığını etkili bir şekilde azaltabilir, araç servis süresini uzatabilir ve araç performansını iyileştirebilir.





4,5KW batarya termal yönetim sistemi güzel bir görünüme ve uyumlu renklere sahiptir ve her bileşen kullanıcının suya dayanıklılık, yağa dayanıklılık, korozyon direnci ve toza dayanıklılık gereksinimlerini karşılayacak şekilde tasarlanmıştır. İyi bir işlevi ve yapısal tasarımı vardır, kullanımı kolaydır ve çeşitli çalışma modları sunar. Ölçüm ve kontrolün doğruluğu mükemmeldir, test sonuçları tekrarlanabilir, güvenilirlik yüksektir ve çalışma ömrü uzundur. Parçalar yüksek-kaliteli malzemelerden üretilmiştir ve geçerli ulusal ve sektör standartlarını karşılayan gelişmiş, pratik ve güvenilir makineler, hidrolikler, elektrikli cihazlar ve diğer bileşenlerden oluşur. Elektronik, aletler ve diğerleri gibi bileşenler.



Ana elektrikli bileşen parametreleri ana bilgisayarda CAN iletişimi yoluyla okunabilir ve kontrol edilebilir. Aşırı yük, düşük gerilim, aşırı gerilim, aşırı akım, aşırı sıcaklık, sistem basıncı anormalliği ve diğer koruma fonksiyonları gibi eksiksiz koruma fonksiyonlarına sahiptir.





Bizim şematik diyagramı4.5KW akü termal yönetim sistemiresimde gösterilmektedir. Şekildeki düz kırmızı çizgi soğutma döngüsünü, kesikli mavi çizgi ise soğutma sıvısı döngüsünü temsil eder. Bu ünitenin üç modu vardır; bunlar arasında soğutma modu, ısıtma modu (isteğe bağlı) ve kendi kendine-dolaşım modu bulunur. Ünite, pil takımı BMS'den gelen parametre geri bildirimlerine göre bu üç mod arasında geçiş yapar.



①Soğutma modu

Fan ve kompresör açıldığında ve yüksek-sıcaklık ve yüksek-basınçtaki soğutucu akışkan kompresörden boşaltıldığında, ısının serbest bırakılması ve soğutulması için yoğunlaştırıcıya girer. Daha sonra soğutma için bir termal genleşme valfi aracılığıyla kısılır ve basıncı düşürülür. Düşük-basınçlı ve düşük-sıcaklıktaki soğutucu akışkan pil soğutucusuna girer ve pil takımından dışarı akan-yüksek sıcaklıktaki soğutma sıvısı ile ısı alışverişi yapar. Soğutucu akışkan ısıyı emer ve kompresör emme portuna girerek soğutma döngüsünü tamamlar. Aynı zamanda, pil takımı çıkışından dışarı akan yüksek-sıcaklıktaki soğutma sıvısı su pompasından geçer ve soğutma elde etmek için soğutucunun içinden akar, pili soğutmak ve bir su devresi döngüsünü tamamlamak için pil takımı girişine giren düşük{10}}sıcaklıktaki bir soğutma sıvısı oluşturur.



Soğutma modu, akü paketinde yüksek termal yükün olduğu çalışma koşulları için uygundur.

②Isıtma modu (isteğe bağlı)

Fan ve kompresör kapatıldığında, su pompası ve elektrikli ısıtıcı açılır ve düşük-sıcaklıktaki soğutma sıvısı, soğutucunun içinden akıp pili ısıtmak için pil takımına girmeden önce elektrikli ısıtıcı tarafından ısıtılır. Isıtma modu, pil sıcaklığının çok düşük olduğu çalışma koşulları için uygundur.

③Kendi-Dolaşım modu

Fan ve kompresör kapatıldığında ve yalnızca su pompası açıldığında, soğutucu termal yönetim ünitesi ile akü paketi arasında dolaşarak ısıyı akü grubundan aktarır.



Kendi kendine-döngü modu, düşük akü termal yüküne sahip çalışma koşulları için uygundur.





HAYIR.	Proje	Parametre Özellikleri
1	Modeli	EHP3.0-3
2	Soğutma kapasitesi	4,5kW
3	Isıtma kapasitesi	5kW
4	Nominal gerilim	320VDC
5	Alçak gerilim güç kaynağı	20-30VDC
6	Aşırı gerilim koruması/kurtarma gerilimi	450/470VDC
7	Düşük gerilim koruması/kurtarma	235/250VDC
8	Soğutucu taşıyıcı	%50/%50 etilen glikol/su çözeltisi
9	Soğutucu	R1234yf
10	Kompresör deplasmanı	34cc
11	çalışma sıcaklığı	-20 derece -50 derece
12	Birim koruma seviyesi	IP67
13	Su giriş borusunun dış çapı	Φ20mm
14	Su çıkış borusunun dış çapı	Φ20mm
15	Toplam kütle	<35kg
16	Genel boyutlar	Çizimlere bakın
17	Kurulum yöntemi	M8 cıvata kurulumu
18	Kurulum boyutları	Çizimlere bakın
19	İletişim yöntemi	CAN2.0









1. Üretim Teslimat Süresi



Standart Siparişler: Depozitonuz alındıktan sonra üretim 15-20 iş günü içerisinde tamamlanacaktır.
Özelleştirilmiş Siparişler: Teslim süresi, tasarımın karmaşıklığına ve sipariş miktarına bağlı olarak değişebilir. Üretim başlamadan önce kesin programı onaylayacağız.
Acil Siparişler: Talep üzerine hızlı üretim yapılabilir. Öncelikli düzenlemeler için lütfen bizimle iletişime geçin.



2. Ödeme Koşulları



Örnek sipariş: %100 ön ödeme sonrasında üretime geçilecektir.
Toplu sipariş:
Depozito: Siparişinizin onaylanması ve üretime başlanması için toplam sipariş değerinin %50-80'i gereklidir.
Sevkiyat öncesi bakiye ödemesi. Son ödemeden önce onayınız için bitmiş ürünlerin fotoğraflarını veya videolarını sağlayacağız.

Kabul Edilen Ödeme Yöntemleri: T/T (Banka Havalesi), PayPal, L/C ve diğer kabul edilen yöntemler.

3. Nakliye ve Teslimat



Tüm siparişler satış departmanımızdan 48 saat içinde işleme alınır. Güvenli ve zamanında teslimatı sağlamak için DHL, FedEx ve UPS ile ortaklık yapıyoruz. Standart gönderim 7-12 iş günü sürer. Paketiniz yola çıktığında takip bilgilerinizi içeren bir e-posta alacaksınız.

4.Notlar



Üretim veya teslimatta gecikmeleri önlemek için lütfen ödemeyi derhal düzenleyin.

Büyük veya tekrarlanan siparişler için esnek ödeme planları tartışılabilir.









Ürünlerimiz CE, IATF 16949, ISO 14001, ISO 45001 ve diğer sertifikalara sahiptir ve hem ihracat hem de endüstri standartlarına uygundur.

Kullanım sırasında ürünün güvenliğini sağlamak için aşağıdaki önlemlerin alınması gerekir:



• Ünite çalıştırılmadan önce öncelikle bir topraklama kablosu bağlanmalıdır;
• Üniteyi çalıştırmadan önce, çalışma sonrasında su borusu içindeki basınçtan kaynaklanan antifrizin sıçramasını önlemek için su borusunun sabit olup olmadığını kontrol etmeye dikkat edin;
• Üniteyi çalıştırmadan önce elektrik bileşenlerinin ve eklentilerinin doğru konumda takılıp takılmadığı kontrol edilmeli ve herhangi bir gevşeklik olmamalıdır;
• Üniteyi çalıştırmadan önce, ünitenin yüksek-voltaj fişinin-artı ve eksi kutuplarının çizimlerle tutarlı olduğunu doğrulamak gerekir.
• Güç kaynağının ve sigortanın özellikleri, talimatlara ve ürün isim plakasına uygun olmalıdır ve çalışma voltajının izin verilen değişim aralığı ± %10'dur;
• Ünitenin soğutucu ve soğutucu akışkanla doldurulmasını sağlamak için kurulum yerinde yeterli bakım açıklığı bırakılmalıdır. Su borusu ve elektrik arayüzü yüzeyinin sökülmesi ve onarılması kolaydır ve makinenin tamamının sökülmesi kolaydır, bu da müşterilerin ünitenin bakımını ve bakımını kolaylaştırır;
• Yerleşik ünite kurulumunun yerden yüksekliğine ilişkin standart gereklilik-540 mm'den fazladır (sudan geçme gerekliliklerini karşılar). Özel olarak tasarlanmışsa yerden yükseklik, elektrikli bileşenlerin yerleşim durumuna göre uygun şekilde azaltılabilir;
• Etkili havalandırmayı sağlamak için genel termal yönetim sisteminin hava girişi ve çıkışının yakınında hiçbir engel olmamalıdır.
• Ünitenin kurulumunun eğilmesi kesinlikle yasaktır (ünitenin ana ekseni ile ufuk arasındaki açı 5 dereceyi geçmemelidir);
• Ünitenin soğutma sıvısı olmadan çalışmasına izin vermek kesinlikle yasaktır;
• Profesyonel olmayan personelin üniteyi sökmesi ve onarması kesinlikle yasaktır; NF Group tarafından sağlanmayan tamir parçalarının kullanılması kesinlikle yasaktır.
• Ünitenin su girişinin ön ucuna bir filtre eklenmesi gerekmektedir (filtre boyutu 30 mesh veya daha büyük olan);
• Bu sistemin çalışma voltajı yüksek voltaj olup, kaza durumunda güç kaynağının kesilmesi için aracın tamamının yüksek voltaj ve izolasyonla etkin bir şekilde korunması gerekmektedir.

※ Dikkat: Yukarıdaki işi gerçekleştirmek için elektrik kesilmelidir!
