Ev Akü Termal Yönetim Sistemi
Elektrikli araç akü sistemi termal yönetimi tek bir ürün değil, entegre ve akıllı bir sıcaklık kontrol sistemidir. Temeli, güç pilinin her zaman optimum 20-40 derece aralığında çalışmasını sağlayarak menzil, kullanım ömrü, hızlı şarj ve güvenlik sağlamaktır.
Açıklama
Ev aküsü termal yönetim sistemini arıyorsanız, ürünü fabrikamızdan toptan satışa hoş geldiniz. Çin'in önde gelen üreticilerinden ve tedarikçilerinden biri olarak size en iyi hizmeti ve hızlı teslimatı sunacağız. Şimdi satıcımızla fiyat teklifini kontrol edin.

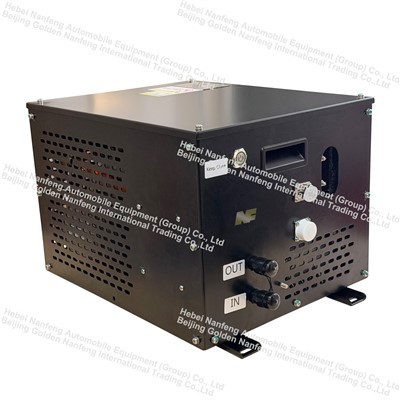

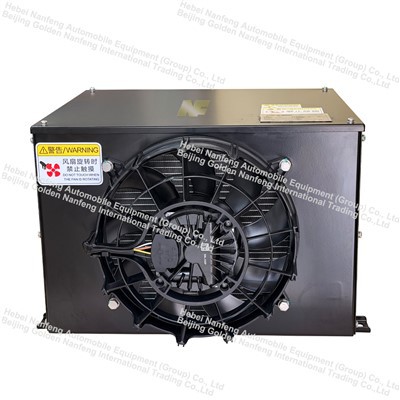

EV Akü Termal Yönetim Sistemi
Ürün Açıklaması
ürün anahtarı teknolojileri
Akü Termal Yönetim Sistemi (BTMS)
Akü Termal Yönetim Sistemi (BTMS), bir güç aküsü paketinin sıcaklığının izlenmesi, düzenlenmesi ve kontrol edilmesi için kapsamlı bir teknoloji sistemidir. Temel misyonu, pilin her türlü dış ortamda her zaman güvenli ve verimli optimum sıcaklık aralığında çalışmasını sağlamak ve tüm pil hücrelerinde eşit sıcaklığı korumaktır.
Basitçe söylemek gerekirse BTMS, elektrikli araç aküleri için bir "akıllı sıcaklık yöneticisi" gibidir-akünün aşırı ısınmasını veya donmasını önleyerek onu her zaman en iyi çalışma koşulunda tutar.
Akü Termal Yönetim Sistemi (BTMS)
Soğutma Devresi Bileşenleri:
Radyatör: Soğutma sıvısındaki ısıyı dağıtır
Soğutma Sıvısı Pompası: Soğutma sıvısı dolaşımını tahrik eder
Soğutma Plakası/Sıvı Soğutma Plakası: Isıyı doğrudan aküyle değiştirir
Chiller (Akü Soğutucusu): Soğutucu akışkan ile soğutucu akışkan arasındaki ısı alışverişini sağlar
Çok-Yollu Valf (Üç-Yollu/Dört-Yollu/Beş-Yollu/Altı-Yollu): Soğutma sıvısı akış yönünü kontrol eder
| Modeli | NFEHP3.0-3 |
|
Çalışma ortamı
|
-20~55 derece
|
|
Soğutucu
|
R1234yf/R134A
|
|
Soğutma sıvısı
|
%50 %50 etilen glikol/su çözeltisi
|
|
Yüksek voltaj
|
540VDC (450-720VDC) |
|
Düşük voltaj
|
24VDC (18-32VDC)
|
|
Nominal soğutma kapasitesi
|
4.5KW
|
|
Nominal ısıtma kapasitesi
|
5KW
|
|
Aşırı gerilim koruması/aşırı gerilim kurtarma
|
750/720VDC
|
|
Düşük-gerilim koruması/Düşük-gerilim kurtarma
|
400/430VDC
|
|
Kutu rengi
|
Siyah |
|
Tartmak
|
<35kg
|
|
Su geçirmez koruma seviyesi
|
IP67 |
Ürünler prensibi
Soğutma Modu
Fan ve kompresör açılır. Yüksek-sıcaklık, yüksek-basınçlı soğutucu akışkan kompresörden boşaltılır, ısıyı serbest bırakmak ve soğumak için yoğunlaştırıcıya girer, ardından kısma, basınç düşürme ve soğutma için termostatik genleşme valfinden geçer. Düşük-basınçlı, düşük-sıcaklıktaki soğutucu, pil takımından akan yüksek-sıcaklıktaki soğutma sıvısıyla ısı alışverişi yapmak için pil soğutucu soğutucuya girer. Isıyı emdikten sonra soğutucu, kompresör emme portuna girerek bir soğutma döngüsünü tamamlar. Eş zamanlı olarak, pil paketi çıkışından akan yüksek-sıcaklıktaki soğutma sıvısı soğutucuya pompalanır, soğutulur ve pili soğutmak için pil paketi girişine giren düşük-sıcaklıktaki soğutma sıvısı haline gelir ve bir su devresi döngüsünü tamamlar.
Soğutma modu, akü paketi ısı yükünün yüksek olduğu uygulamalar için uygundur.
Isıtma modu (isteğe bağlı)
Fan ve kompresör kapalı, su pompası ve elektrikli ısıtıcı açık. Düşük-sıcaklıktaki soğutma sıvısı elektrikli ısıtıcı tarafından ısıtılır ve ardından pilleri ısıtmak için soğutucu aracılığıyla pil takımına akar.
Isıtma modu, akü sıcaklığının çok düşük olduğu uygulamalar için uygundur.
Kendi-Dolaşım modu
Fan ve kompresör kapalı, yalnızca su pompası açık. Soğutma sıvısı termal yönetim ünitesi ile pil takımı arasında dolaşarak ısıyı pil takımından uzaklaştırır.
Kendi kendine-dolaşım modu, düşük akü ısı yüküne sahip uygulamalar için uygundur.
Ürün detayları
Çalışma Prensibi
Şekil 1-1 Su soğutmalı ünitenin çalışma prensibi şeması
EHP akü termal yönetim sisteminin şematik diyagramı Şekil1-1'de gösterilmektedir. Kırmızı soğutma döngüsünü, mavi ise soğutma sıvısı döngüsünü temsil eder. Ünitenin üç modu vardır: soğutma modu, ısıtma modu (isteğe bağlı) ve kendi kendine sirkülasyon modu. Ünite, batarya paketi BMS'den geri beslenen parametrelere dayalı olarak bu üç mod arasında geçiş yapar.
Ürün Uygulaması
1. Yeni Enerji Araçları
Elektrikli Binek Araçlar: Menzil, güvenlik ve hızlı şarj performansının sağlanması
Elektrikli Otobüsler: 5 dakika içinde yangın çıkmaması konusunda daha katı güvenlik standartlarını karşılıyor
Ticari Araçlar/Lojistik Araçlar: Yüksek-yoğunlukta çalışma altında termal güvenlik güvencesi
2. Enerji Depolama Sistemleri
Ticari ve Endüstriyel Enerji Depolama Üniteleri: Farklı ölçeklere uyarlanabilen hava-soğutmalı/sıvı-soğutmalı çözümler
Şebeke-yanında Enerji Depolama: Büyük-ölçekli pil paketlerinin hassas sıcaklık kontrolü
3. Özel Araçlar
Mühendislik makineleri, madencilik araçları ve diğer zorlu çalışma koşulları
