PTC Elektrikli Isıtıcı Teknik Şartnamesi
1 Uygulama kapsamı
Bu PTC elektrikli ısıtıcı, elektrikli / hibrit / yakıt hücreli araçlar için uygundur ve esas olarak araçta sıcaklık regülasyonu için ana ısı kaynağı olarak kullanılır. PTC elektrikli ısıtıcı, hem araç sürüş modu hem de park modu için geçerlidir. Isıtma işleminde elektrik enerjisi, PTC bileşenleri tarafından etkili bir şekilde ısı enerjisine dönüştürülür. Bu nedenle, bu ürün içten yanmalı motora göre daha hızlı ısıtma etkisine sahiptir. Aynı zamanda, pil sıcaklık regülasyonu (çalışma sıcaklığına ısıtma) ve yakıt hücresi başlangıç yükü için de kullanılabilir.
PTC elektrikli ısıtıcı, yüksek voltaj için binek otomobillerin güvenlik gereksinimlerini karşılamak üzere PTC teknolojisini kullanır. Ayrıca motor bölmesindeki bileşenlerin ilgili çevresel gereksinimlerini de karşılayabilir.
PTC elektrikli ısıtıcının uygulamadaki amacı, motor bloğunu ana ısı kaynağı olarak değiştirmektir. PTC ısıtma grubuna güç sağlanarak, PTC ısıtma bileşeni ısıtılır ve ısıtma sisteminin sirkülasyon boru hattındaki ortam, ısı değişimi yoluyla ısıtılır.
Ana performans özellikleri aşağıdaki gibidir:
Kompakt yapısı ve yüksek güç yoğunluğu ile tüm aracın montaj alanına esnek bir şekilde uyum sağlayabilir.
Plastik kabuk kullanımı, ısı dağılımını azaltmak ve verimliliği artırmak için kabuk ve çerçeve arasındaki termal izolasyonu gerçekleştirebilir.
Yedekli sızdırmazlık tasarımı, sistemin güvenilirliğini artırabilir.
2 Tasarım ilkesi
PTC elektrikli ısıtıcı modülü, PTC ısıtma bileşenlerinden, kontrolörlerden ve dahili boru hatlarından oluşur. Isıtma bileşeni, alüminyum döküm içine monte edilir, alüminyum döküm ve plastik kasa, kapalı bir sirkülasyon boru hattı oluşturur ve soğutma sıvısı, kıvrımlı bir yapı içinde ısıtma gövdesi boyunca akar.
Elektrik kontrol kısmı, metal bir kasa ile kaplanmış bir alüminyum döküm gövdedir. Denetleyici devre kartı vidalarla sabitlenir ve konektör doğrudan devre kartına takılır. Elektrik prensibi blok diyagramı aşağıdaki Şekil 1'de gösterilmektedir:

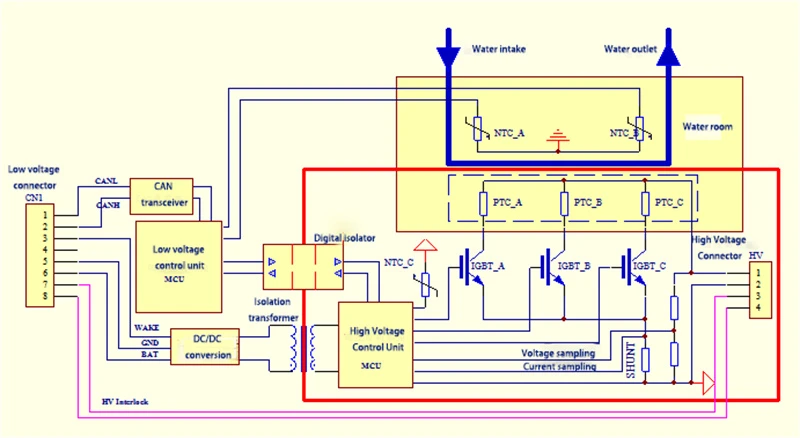

Şekil 1 Elektrik prensibi blok diyagramı
Yüksek voltajlı kısım kırmızı çerçevenin içinde, düşük voltajlı kısım ise kırmızı çerçevenin dışındadır. Yüksek voltaj kontrol ünitesi ve düşük voltaj kontrol ünitesi, mikroişlemciler gibi devre bileşenleri içerir.
Kontrol ünitesi, anormal çalışmanın korunmasını gerçekleştirmek için sırasıyla şönt ve örnekleme direnci aracılığıyla yüksek voltaj döngüsünün akım ve voltaj örneklemesini gerçekleştirir. Sıcaklık sensörü NTC_C, PCB'nin sıcaklığını algılamak ve sıcaklık çok yüksek olduğunda zamanında korumak için kullanılır.
Alçak gerilim bölümünün güç kaynağı girişinde dalgalanmaları etkili bir şekilde önlemek için TVS vardır. Yüksek gerilim tarafına yardımcı güç sağlamak için yüksek frekanslı izolasyon trafosu kullanılır. İletişim bilgileri, dijital izolatörler aracılığıyla yüksek ve alçak gerilim kontrol üniteleri arasında değiş tokuş edilir. Kablolu uyandırma fonksiyonu ile uyandırma ve uyku fonksiyonunu gerçekleştirebilir. Giriş yardımcı güç kaynağı kısmı akım sınırlayıcı koruma fonksiyonu. Sırasıyla su girişinde ve su çıkışında bulunan sıcaklık sensörleri NCT_A ve NTC_B, soğutma sıvısının sıcaklığını gerçek zamanlı olarak algılamak ve sıcaklık çok yüksek olduğunda zamanında korumak için kullanılır. .
